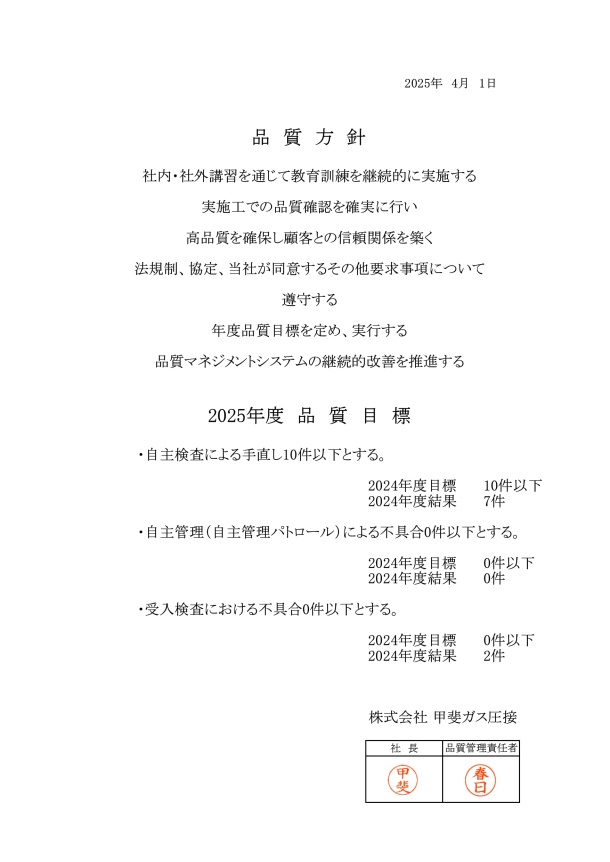

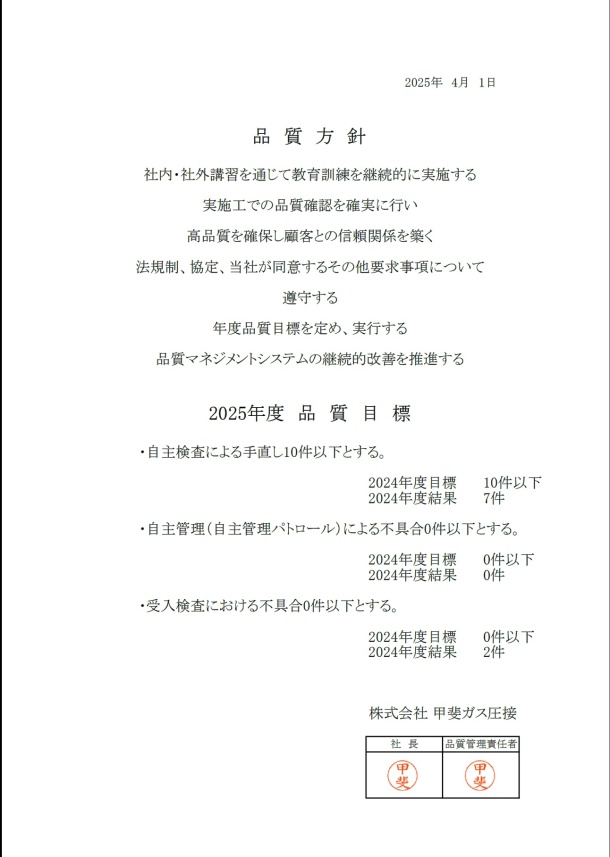

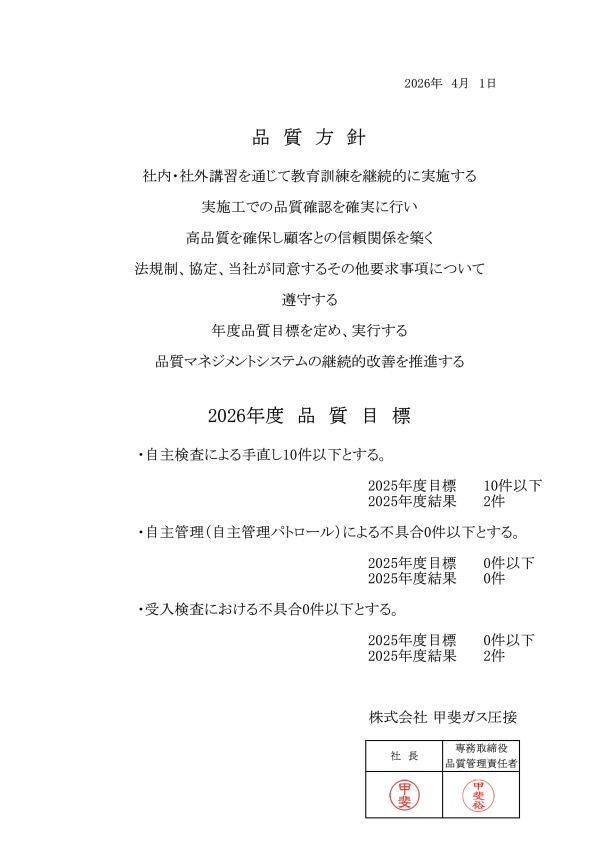

品質目標をみんなで達成しよう　　　　２０２５年４月１日


品質目標を達成すべく社長のもと品質管理責任者が中心となり社員一同邁進してまいります！！

顧客満足へ　高品質のガス圧接提供に向け！！

各 担 当 者 名 実 施 事 項
代表取締役
 人的・設備資源の提供
品質管理責任者
 品質マニュアルの実行
品質管理者
 各項目の実施・報告
職長
 圧接作業・自主検査の実施・機器の保守
補助工
 圧接作業・教育訓練の参加
管理体制

自主管理による検査　品質管理者による品質パトロール

弊社では品質管理部から定期的に施工の確認を行い、要領書に沿った施工が行われているか品質管理者が施工現場で直接外観検査及び超音波探傷検査を行います。各職長に対して月に１度以上は実施します。毎月の定例会にて職長以下全員で施工報告を行い品質確保・向上に取り組んでおります。
安心・安全を常に念頭に置き施工記録パトロール結果をお客様に提出させて頂いております。

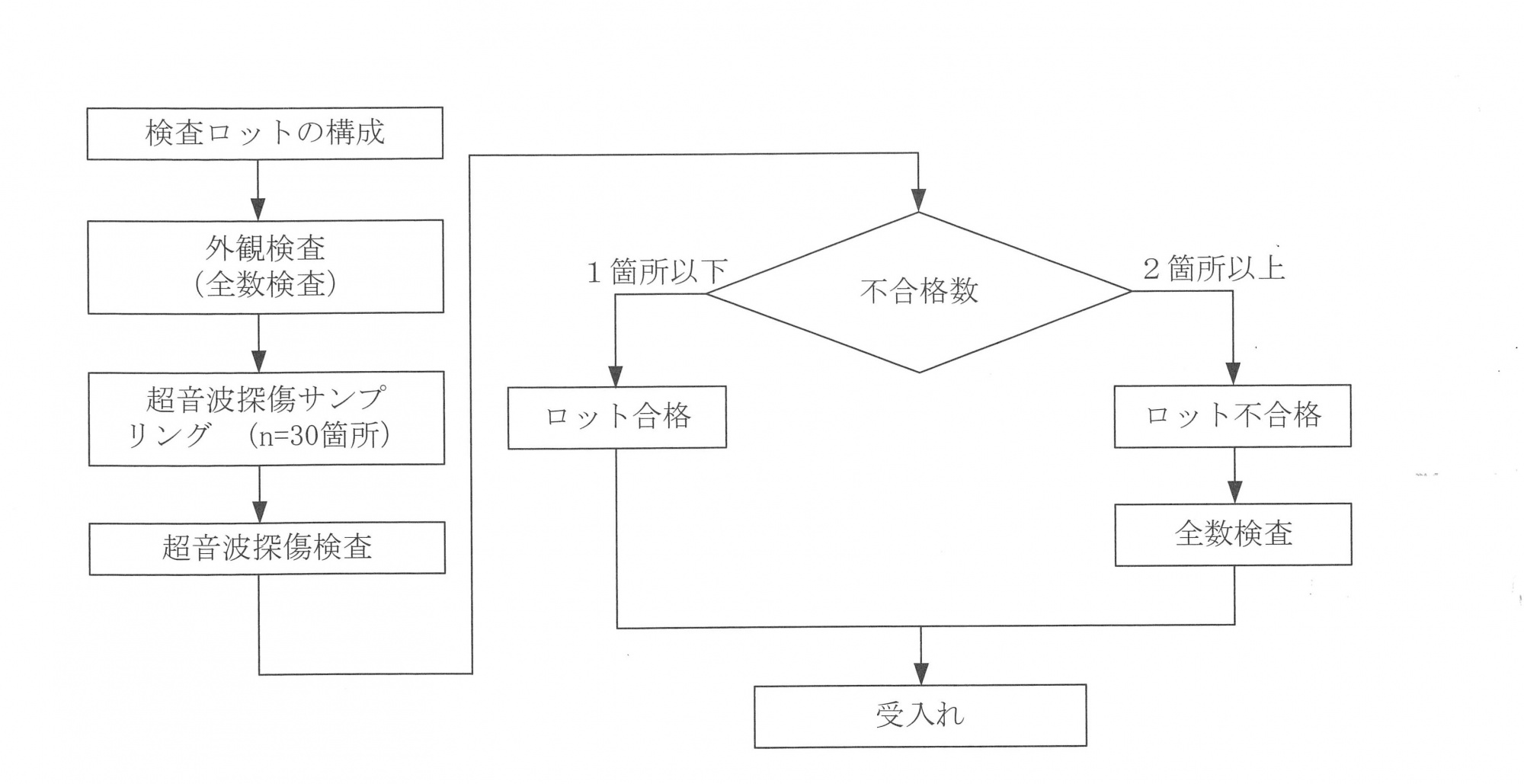

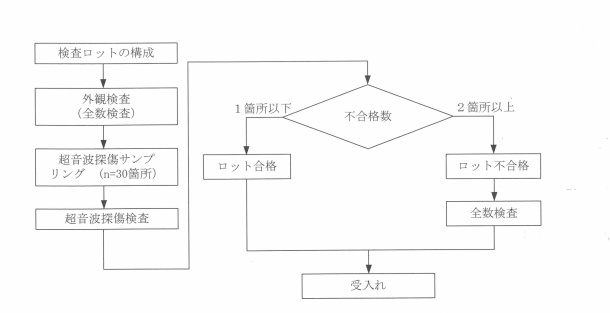

自主管理検査におけるUT検査方法（抜き取1方式）
自主管理検査におけるUT検査方法（抜き取1方式）

【　超音波探傷検査合否判定方法　】

（1）超音波探傷検査の項目は、内部欠陥とする。
（2）超音波探傷検査の方法はJISZ3062（鉄筋コンクリート用棒鋼ガス圧接部の超音波探傷試験
　　　方法及び判定基準）による
（3）圧接部の合否判定基準は合否判定レベルを基準レベルの-24dBとし、これ以上のエコーが
　　　検出された場合は、不合格とする

超音波探傷機　USG-X
超音波探傷機　USG-X

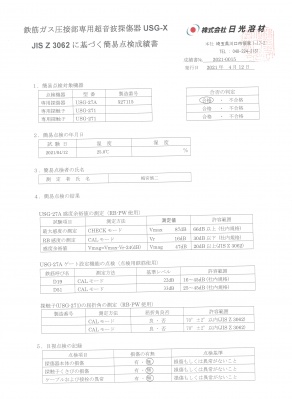

年次点検記録
年次点検記録

自主管理に使用している超音波探傷機器は１年に一度外部校正として　JIS　Z　3062に準拠した点検を実施しております。
超音波探傷機器は１０班に１台の保有が求めれています。弊社では下記の　
USG-X　　１台
USG27A 　１台
USM35　　１台
を保有しております。

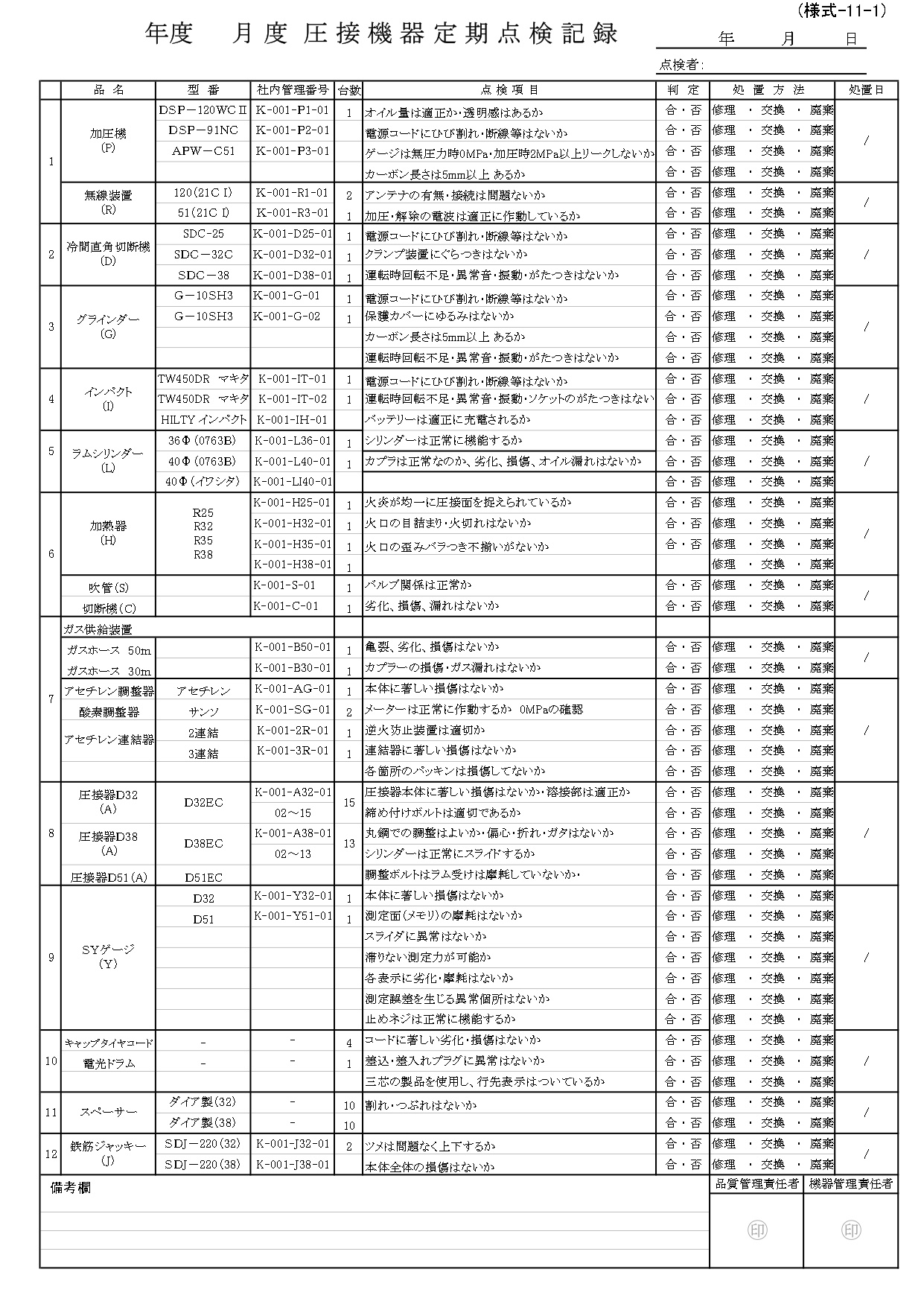

圧接機器定期点検記録
圧接機器定期点検記録

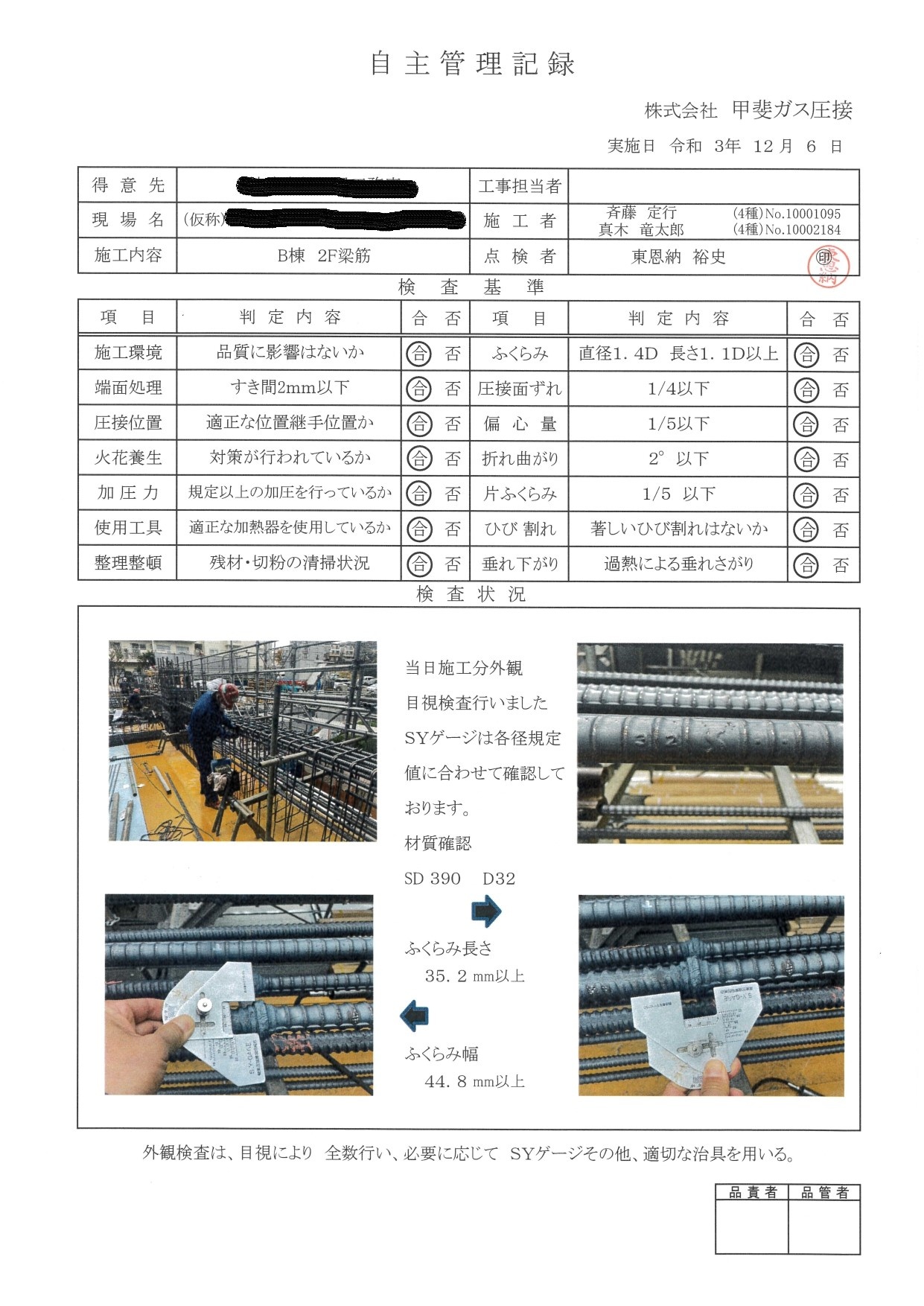

自主管理記録
自主管理記録

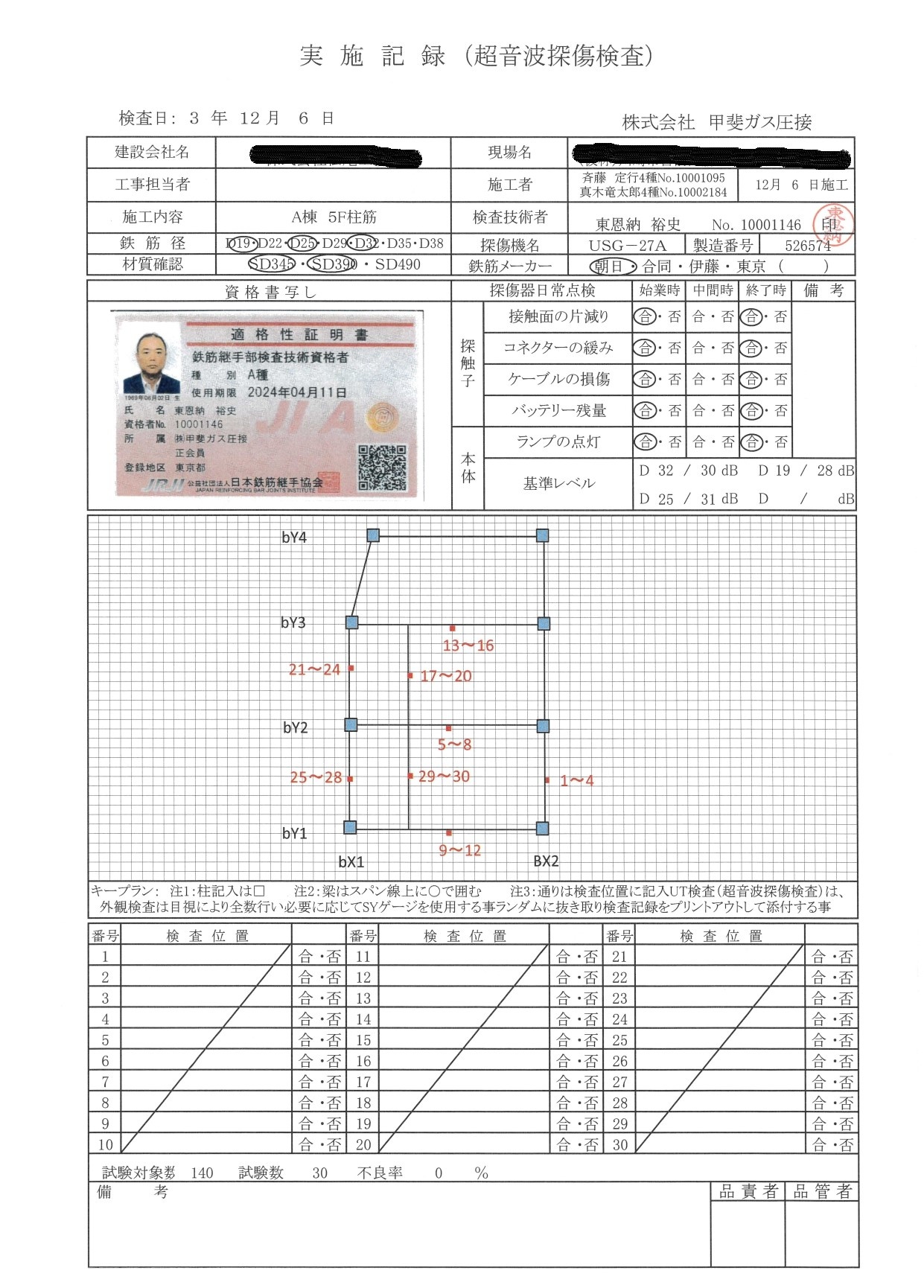

実施記録（超音波探傷検査）
実施記録（超音波探傷検査）

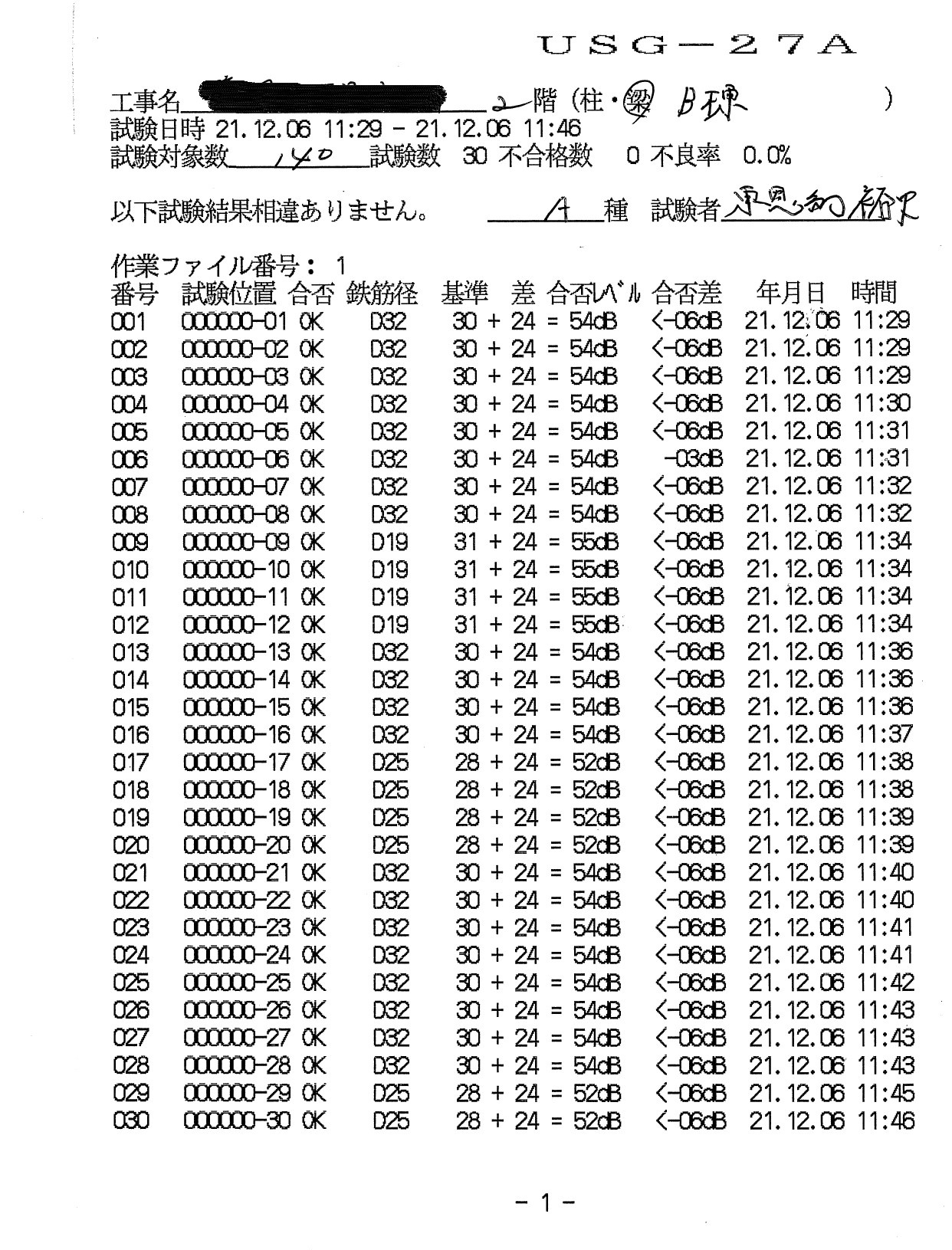

超音波探傷検査記録表
超音波探傷検査記録表

施工要領書は工事開始前までに必ず元請に提出し監理者の承認を得て作業を行っております。
作業手順書においては各現場のポイントを押さえリスクアセスメントを取り入れたものを作成し提出を行っております。

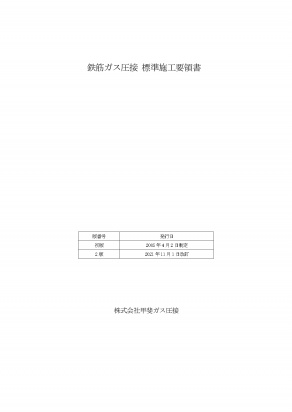

施工要領書　画像をクリックすると閲覧できます。
施工要領書　画像をクリックすると閲覧できます。

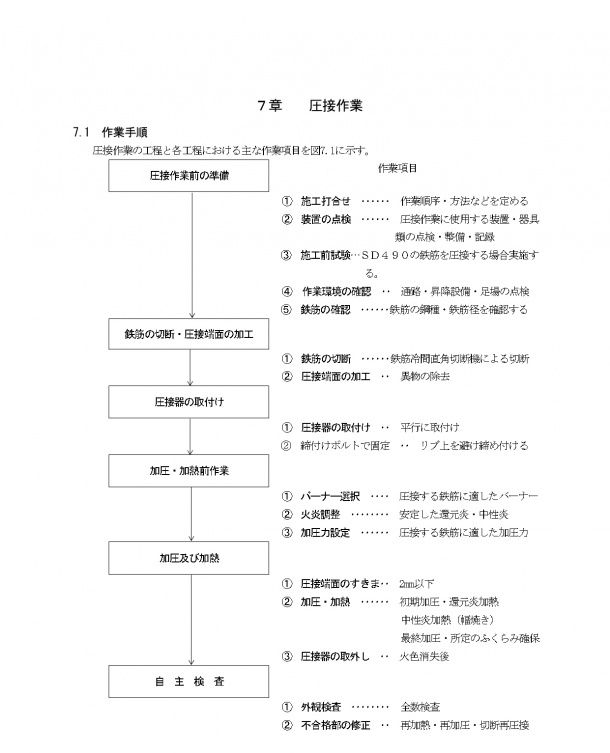

作業標準書　画像をクリックすると閲覧できます。
作業標準書　画像をクリックすると閲覧できます。

自主検査・施工フロー


外観判定基準

外観検査は圧接作業者が施工後に必ず全数実施いたしております。
自らの外観検査を厳しく行うことで、受け入れ検査時での指摘はゼロを継続しております

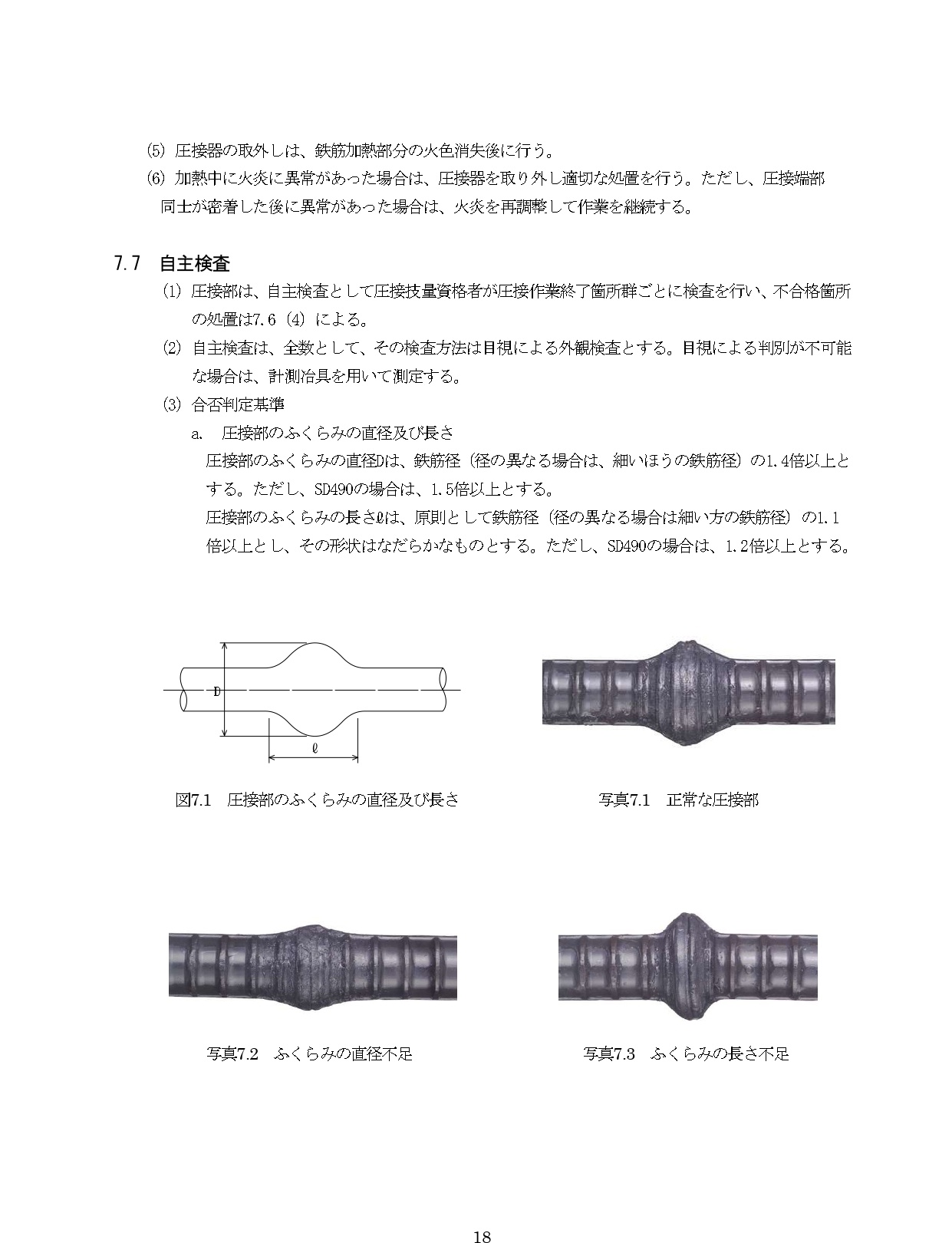

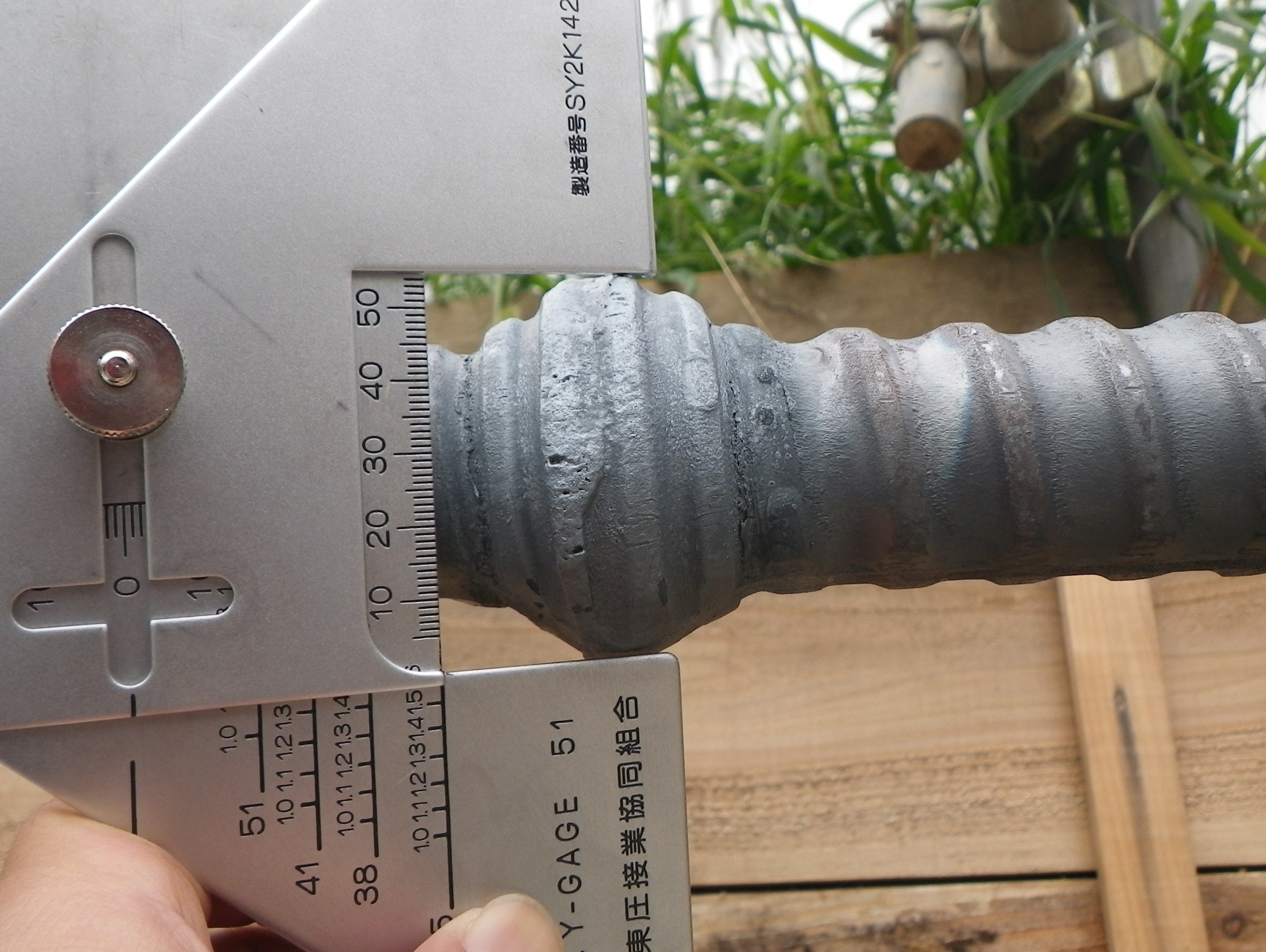

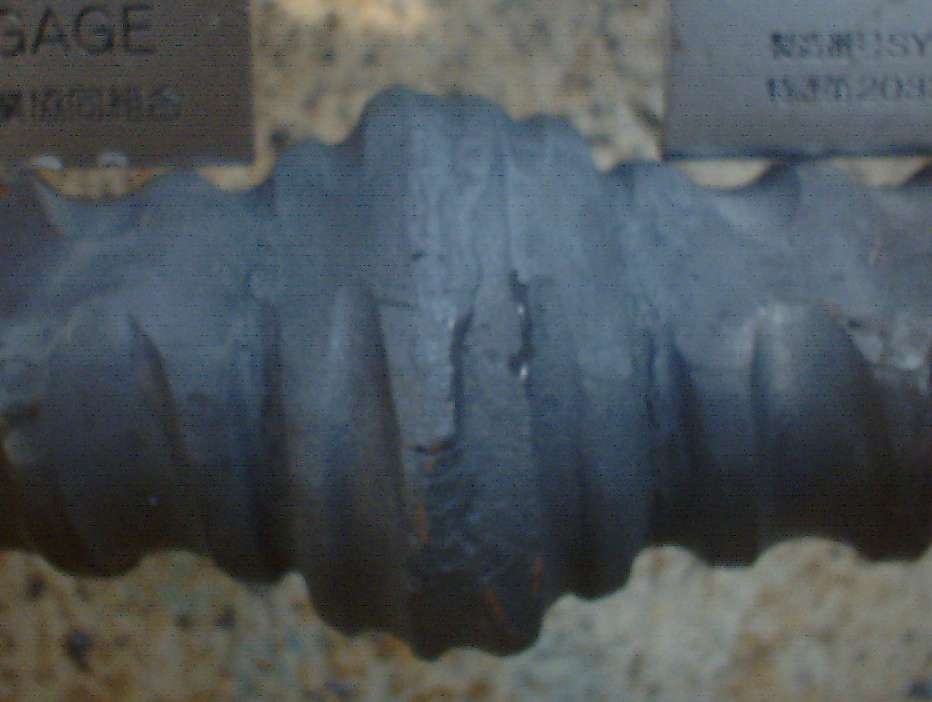

ふくらみの直径・長さ
ふくらみの直径・長さ

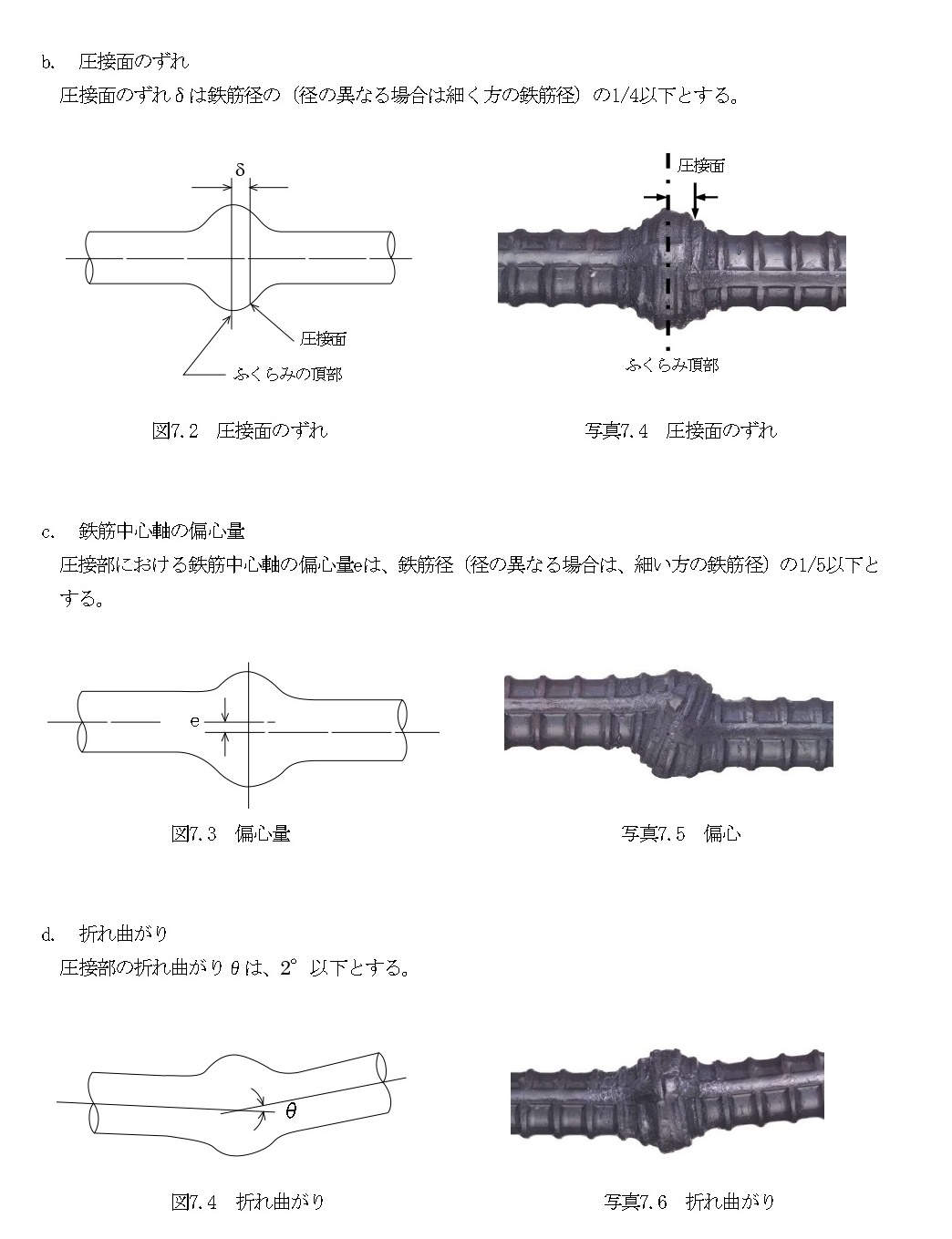

圧接面のずれ・偏心・折れ
圧接面のずれ・偏心・折れ

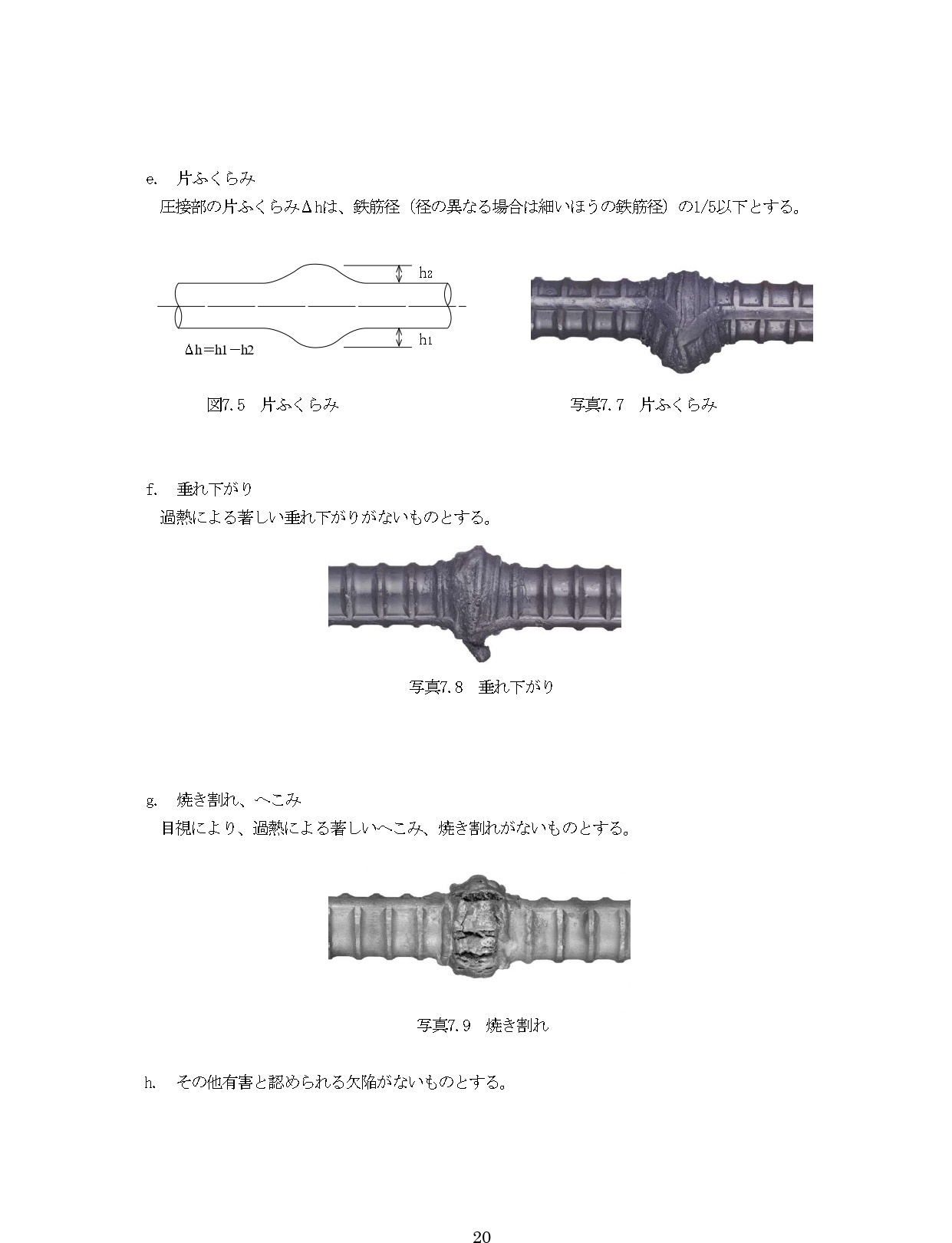

方ふくらみ・垂れさがり・焼き割れ
方ふくらみ・垂れさがり・焼き割れ

ふくらみ直径 再加熱修正
ふくらみ長さ
 再加熱修正
圧接面のずれ
 切取り再圧接
偏心量
 切取り再圧接
折れ曲がり
 再加熱修正
片ふくらみ
 切取り再圧接
垂れさがり・焼き割れ
 切取り再圧接
外観検査不合格部の処置方法

作業証明及自主点検表
作業証明及自主点検表

鉄筋ガス圧接工事施工記録
鉄筋ガス圧接工事施工記録

基礎・梁・柱

足元よろしいか
足元よろしいか

梁筋（D29)外観形状
梁筋（D29)外観形状

なかなか真剣です！
なかなか真剣です！

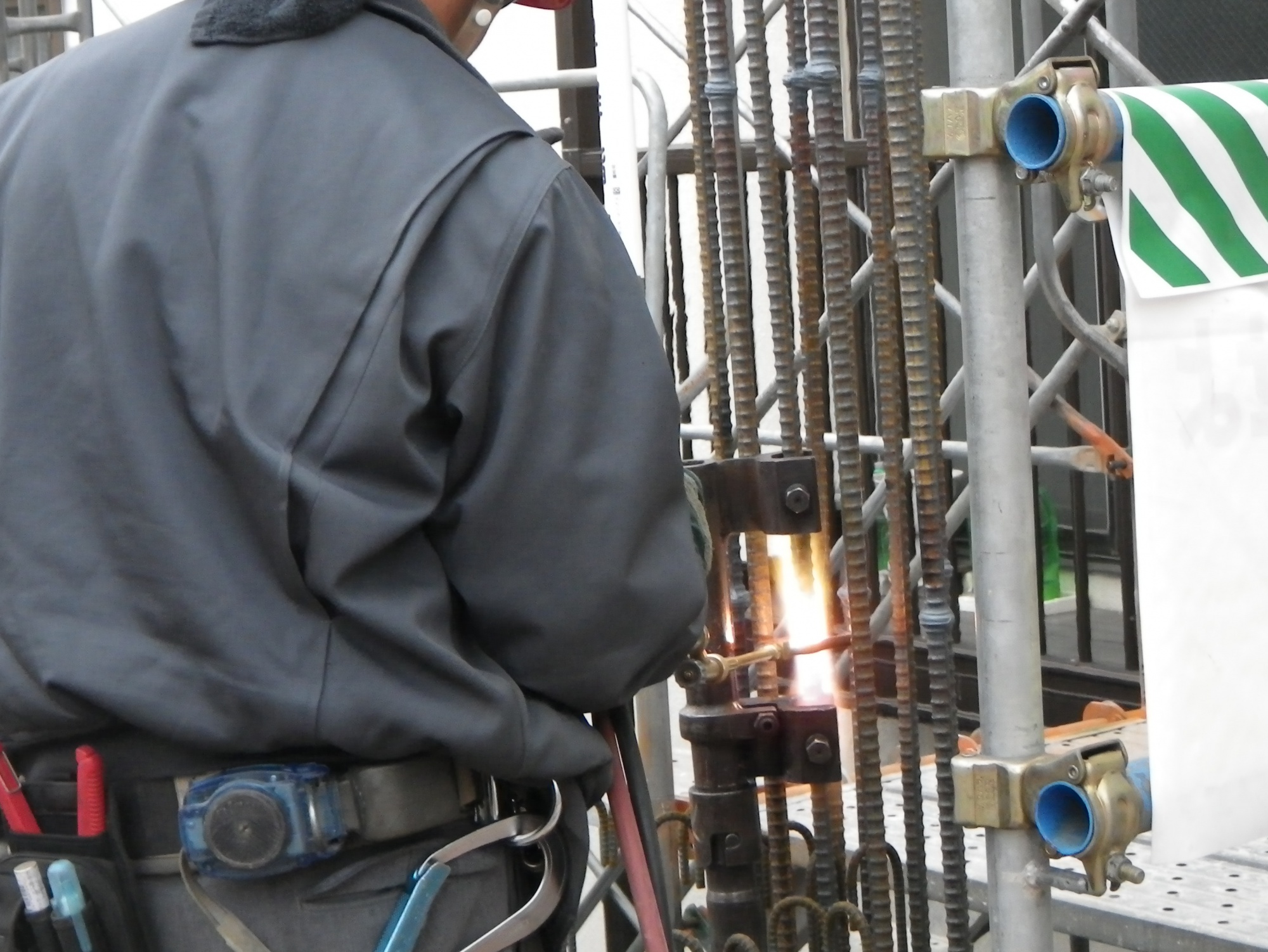

施工

ネジ鉄筋まあまあかな！
ネジ鉄筋まあまあかな！

こんなところで！
こんなところで！

ネジ鉄筋
ネジ鉄筋


施工者　横山　職長　　ずいぶん狭い所で地中梁圧接中！


地中梁圧接中！
地中梁圧接中！

組あがるときれいだなぁ〜
組あがるときれいだなぁ〜




養生に手間取りますが、火災対策を確実に行い焦がす事無く無事終了！





探傷結果は、外観形状は、


地中梁圧接

高品質確保に命を燃やしがんばる菊池職長！
密着までは、親が死んでも目を離してはいけません。集中集中です。

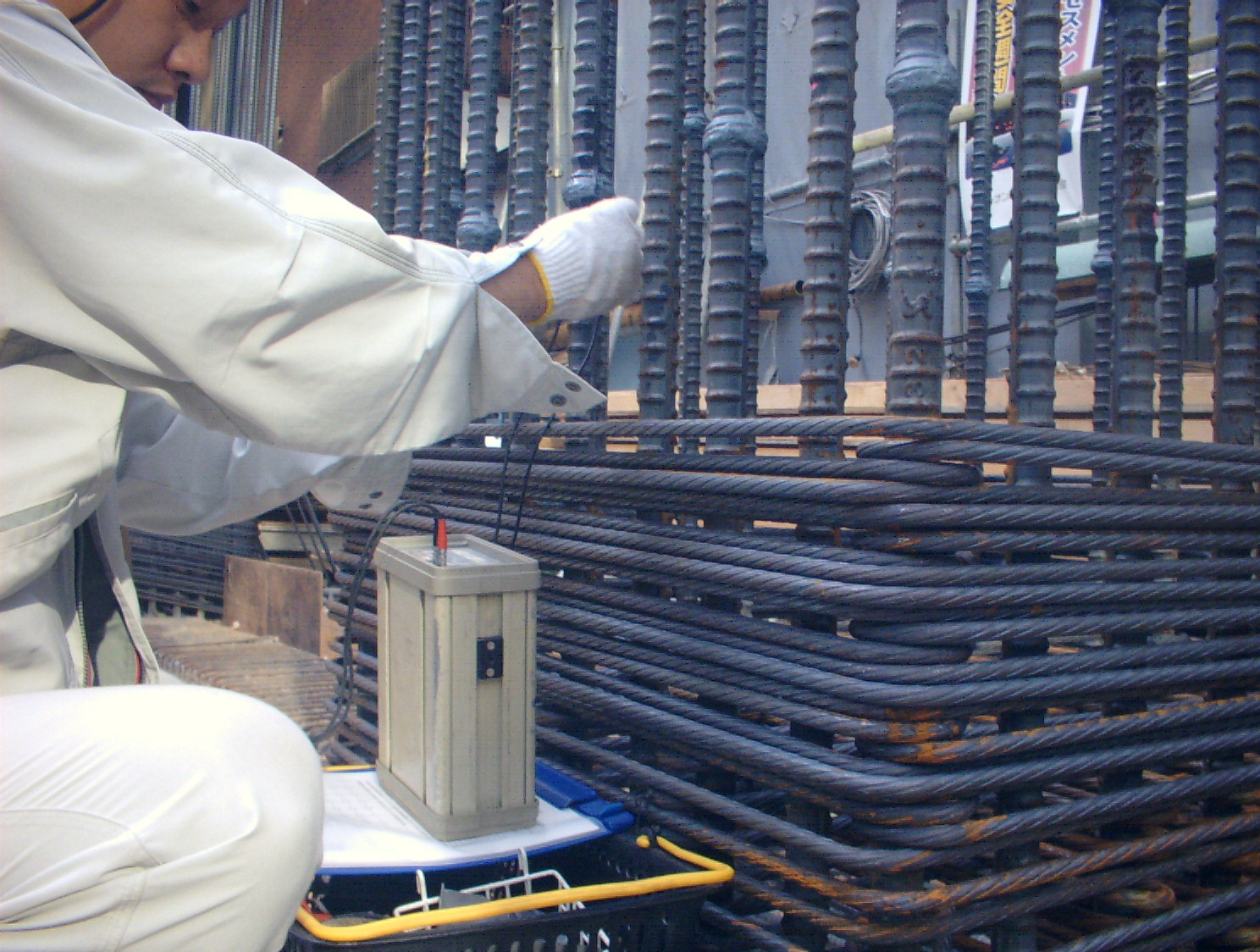

探傷

甲斐超音波探傷技士どうでしょうか？
圧接面内部に欠陥はありませんか？


外観

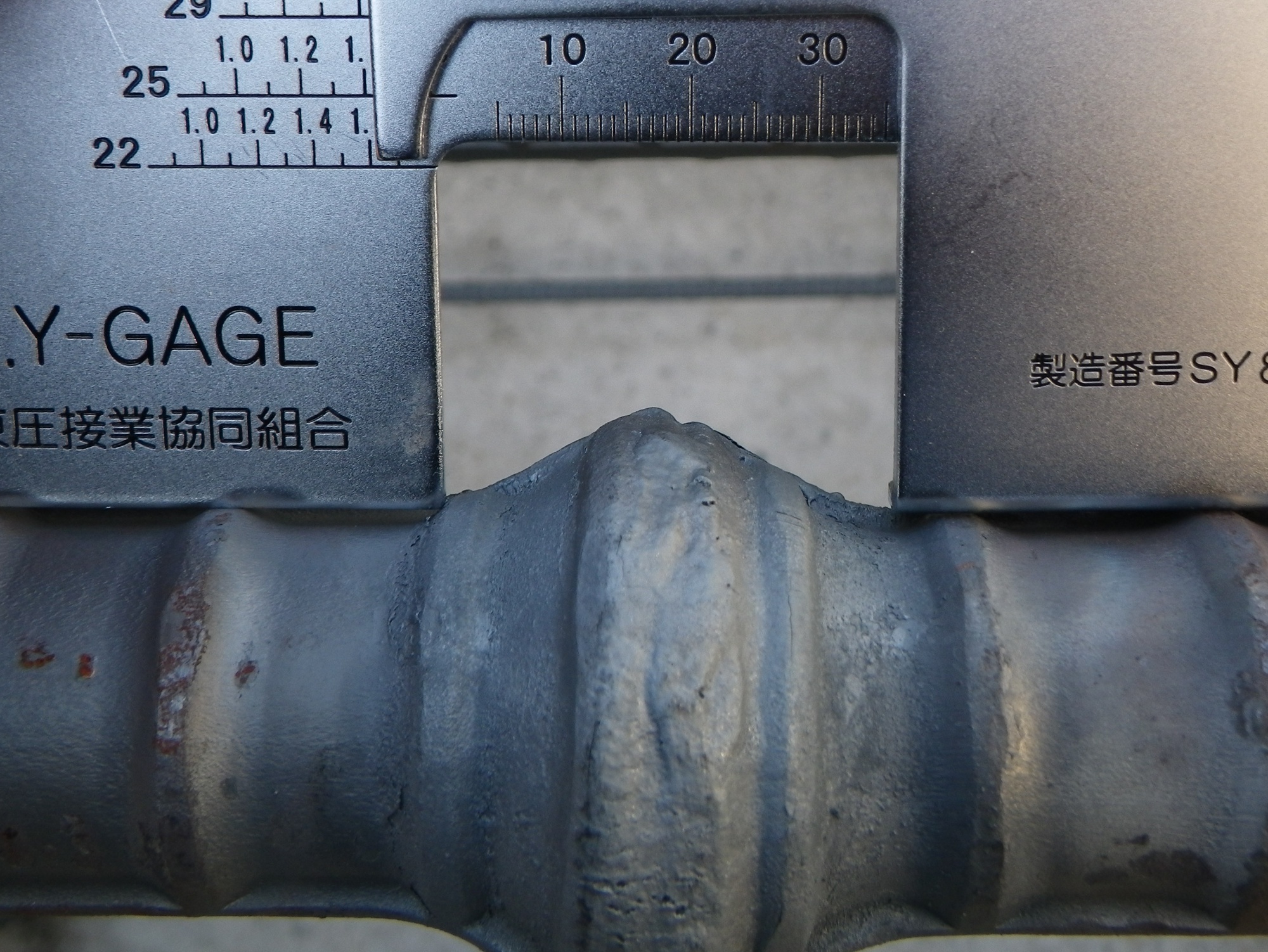

外観検査1.1ｄ・1.4ｄ確保されました。リブが通らないのはアンカー絡みか！

どうなの！


チームワーク

圧接屋は、通常２人１組かみさんより長く時間を共有します。互いの息が勝敗を決めます。勝敗？戦うの！


外注施工依頼

私達の業界は天候により施工が出来ずどうしても現場予定がずれ込み重なる事も多くその様な場合外注先に応援依頼して対応する事が有ります。弊社はそのような時は事前にヒアリングなど依頼先の評価を行い契約を取り交わし、弊社と同等以上若しくは、優良認定会社に依頼しております。安心して施工をお願いできる優秀な施工協力体制で高品質なガス圧接提供をして参ります。その場合も品質管理者による外観検査・超音波探傷検査・ﾄﾚｰｻﾋﾞﾘﾃｨｰを確実に行い品質確保にも取り組んでおります。
協力会社により雨の次の日など施工現場が重なった時など施工協力し工程に支障が出ないよう努めております。

外注先施工
外注先施工
